柔直换流阀子模块控制器EMC能力提升研究

闻福岳1,2,卢昭禹1,2*,曹均正1,2,朱欢1,2,韩磊1,2,杜宇鹏1,2

(1. 中电普瑞电力工程有限公司;2. 北京市直流输配电工程技术研究中心)

本文发表在《全球能源互联网》2020年第3期,受国家电网公司科技项目“高压大容量柔性直流工程换流阀标准化设计与可靠性提升技术研究”资助。

文章导读

近年来,随着柔性直流输电技术的迅速发展,柔直换流阀在电力系统中的应用越来越多,电压等级和容量也越来越大。柔直换流阀中采用的IGBT器件的开通关断过程非常迅速,一般为微秒级,因此在开关过程中会产生较多的高频分量,对IGBT控制驱动板卡造成强电磁干扰,特别是在开关高电压、大电流时,影响更加明显,因此对换流阀子模块控制器的电磁兼容性能提出严峻挑战。

文章亮点

1)利用时域有限差分计算软件,分析了柔直换流阀运行时产生的电磁干扰强度,对电磁兼容试验标准选定具有指导意义;

2)结合仿真分析结果和已有的研究测量结果,根据干扰特性设计了子模块控制器的2项电磁兼容试验;

3)通过试验结果分析,优化子模块控制器的电路参数和试验布局,对控制器的电磁兼容性能进行了提升和验证。

摘要

柔性直流输电换流阀所用的核心器件绝缘栅双极型晶体管(IGBT)的开关速度很快,IGBT开关过程中会产生强烈的电磁骚扰,加上雷击等瞬态骚扰,导致阀厅形成非常规的强电磁骚扰环境。子模块控制器作为子模块的控制和保护单元,属于低压信号设备,位于高压端子模块本体上,负责接收阀基控制器的开关指令和子模块本体的控制保护,因此电磁兼容(EMC)性能面临着严峻考验。为提升换流阀子模块控制器的EMC能力,对换流阀子模块周围电磁环境进行了仿真分析,并根据分析结果和相关标准,制定了控制器相关EMC试验参数,对控制器进行了针对性的电磁骚扰试验考核。系统分析并优化电路和试验方法,顺利通过浪涌抗扰度试验和射频场感应的传导骚扰抗扰度试验, 并在实际工程应用中得到了验证。

主要内容

子模块控制器是换流阀模块的核心控制和保护单元,包含了微处理器、逻辑门等低压、高频操作元器件,属于柔直换流阀阀厅的二次控制设备。

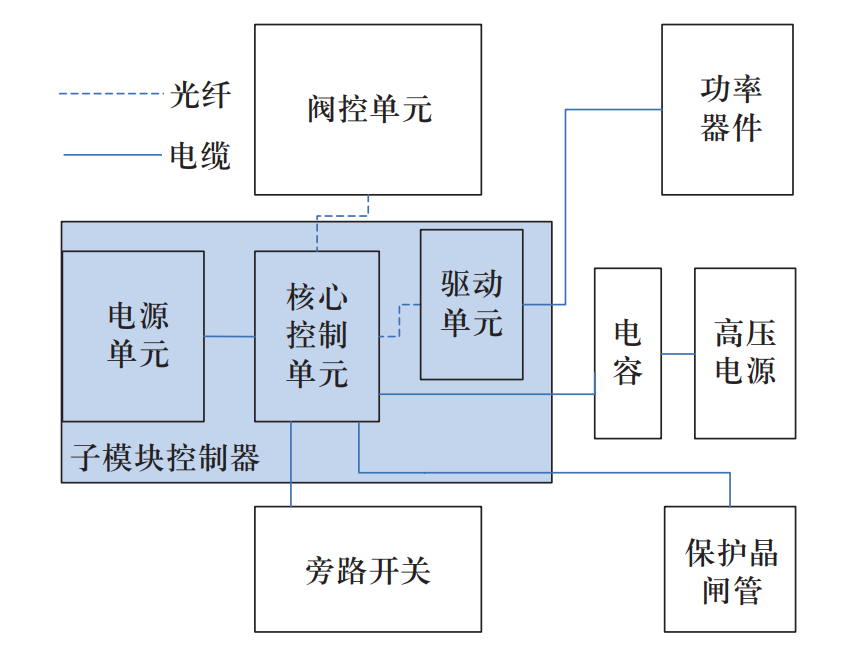

 图1 子模块控制器接口示意图

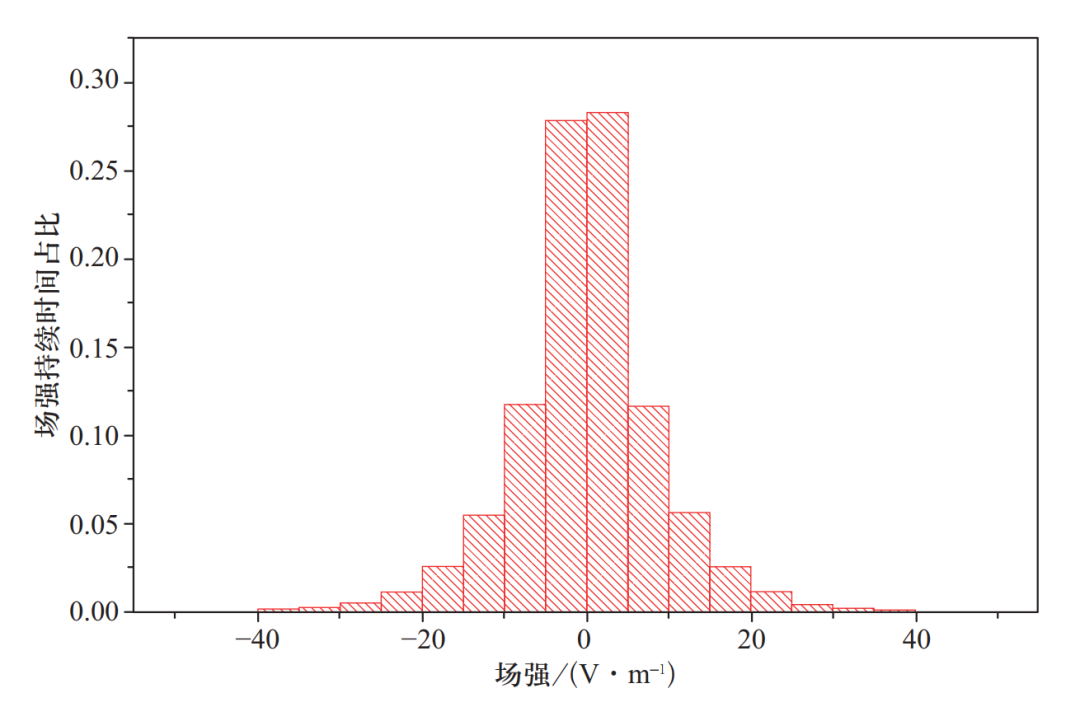

使用时域有限差分计算软件,对4500V/3000A IGBT开关过程的电磁场强度进行了仿真分析,IGBT开关动作产生的强瞬态场强分布如图1所示,仿真条件为子模块运行在电压2500V,统计场强高于10V/m的时间约占20%。

 图2 4500V/3000A IGBT开关时场强分布

子模块控制器使用了浪涌吸收元件,浪涌吸收元件在低电压浪涌时不会动作,高电压等级的浪涌试验必须涵盖全部低电压等级试验,以检验浪涌吸收元件不动作的情况下设备是否可以正常工作。

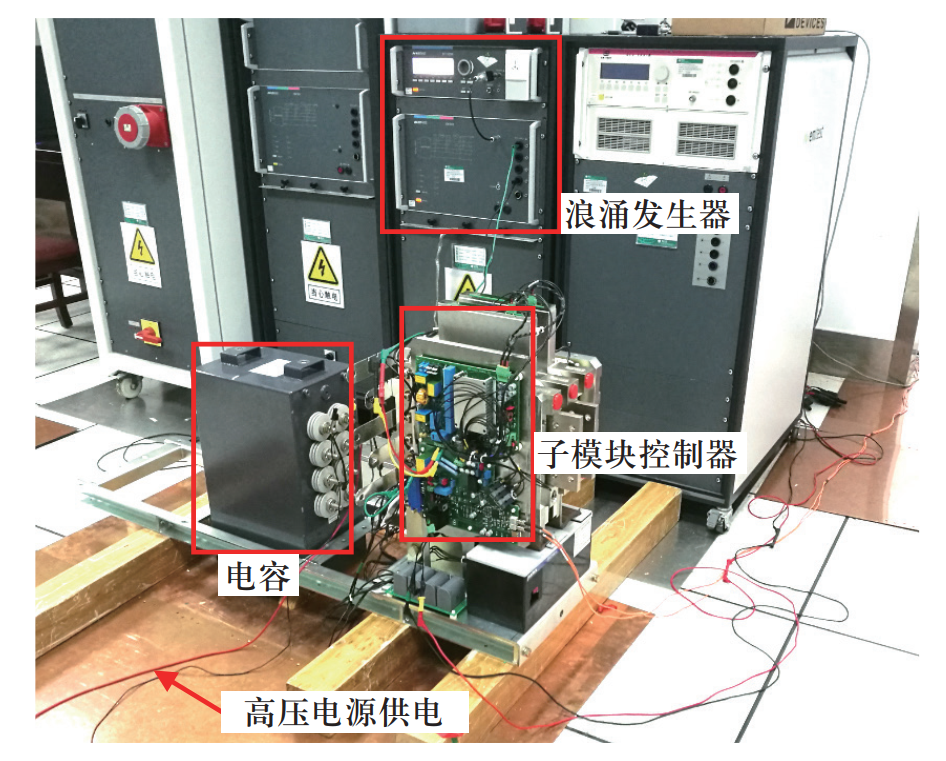

 图3 浪涌试验布置

控制器与电容、旁路开关、保护晶闸管的接口均为电信号接口,在阀厅中可能会接收到射频场辐射产生的传导干扰。试验时除了被测线路外,辅助设备与被测设备之间都需要安装去耦合装置,避免试验时辅助设备被干扰,影响测试结果。

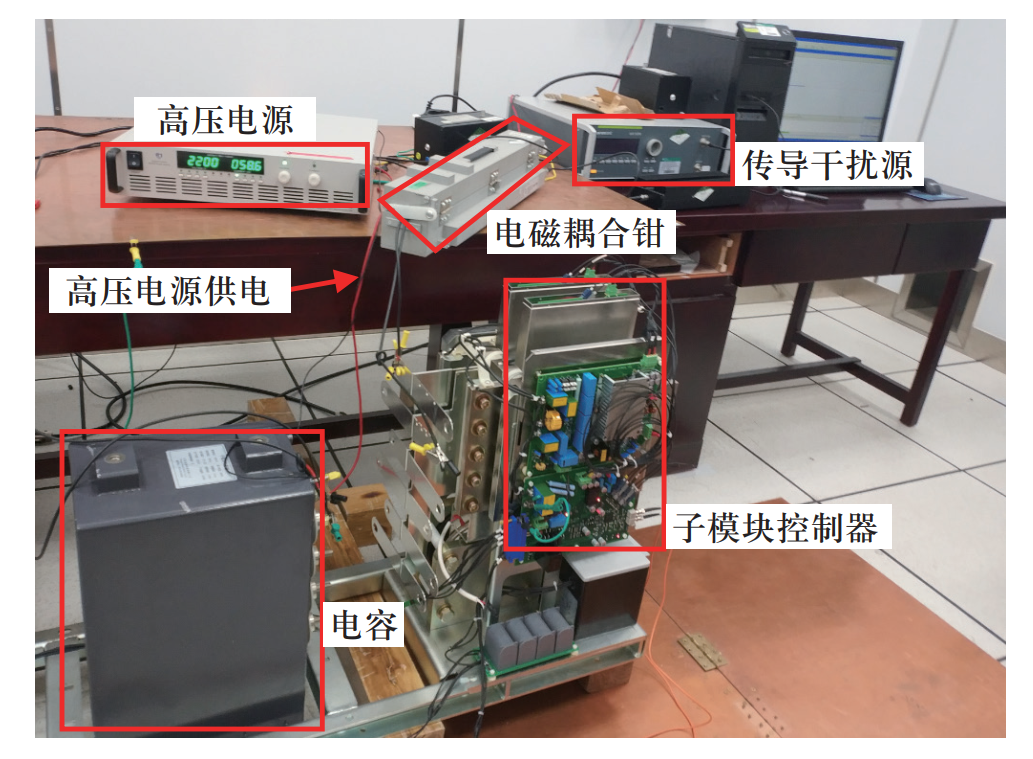

 图4射频传导抗扰度试验实物图

本文根据柔直换流阀阀厅的电磁骚扰特性,对子模块控制器进行了针对性的EMC能力考核,得到如下结论。

1

柔直换流阀阀厅电磁环境复杂,主要包含了浪涌干扰和辐射干扰;

2

子模块控制器过压保护电路作为子模块的主保护电路,对浪涌等高能量干扰比较敏感,合理配置缓冲器的延时是必要的,否则可能引起保护误动作,本文中通过增加缓冲器的延时,提高了子模块控制器的抗浪涌干扰能力;

3

射频场感应的传导骚扰抗扰度考核的是子模块外部导线,在特定频率段,干扰会影响高压电源的输出,本文通过延长高压电源与控制器之间的连接线,使电源远离干扰源,控制器通过测试。

该控制器的设计已经应用于厦门示范工程、渝鄂背靠背联网工程,换流阀运行状态良好,未发生因子模块控制器受电磁骚扰而旁路的子模块,进一步验证了控制器EMC能力提升的有效性。

本文引文信息

闻福岳,卢昭禹,曹均正,等. 柔直换流阀子模块控制器EMC能力提升研究[J]. 全球能源互联网,2020,3(3):248-254.

WEN Fuyue, LU Zhaoyu, CAO Junzheng, et al. Improvement of EMC capability of the submodule’s controller in the VSC-HVDC converter[J]. Journal of Global Energy Interconnection, 2020, 3(3): 248-254 (in Chinese).
