      电转气技术（power to gas，P2G）通过以电解池为核心的电转气硬件系统，可以将电能转化为氢气（H2）或甲烷（CH4）中的化学能，二者都是重要的气体燃料和工业原料，可以进入到后续的化工、交通、发电、供热、储气等丰富多样的终端应用中。此外，P2G的负荷功率相对灵活，可以快速跟踪特定的功率调节指令，作为灵活负荷资源参与到电网调度中，从而改善电网灵活性，促进可再生能源消纳。整个电转气环节是绿色环保的，主要原料是水，生成燃烧清洁的H2，几乎没有碳排放；或者在碳捕集而来的CO2参与下制取CH4，虽然CH4将来燃烧会排出CO2，但整个循环仍然是碳中性的。因此，可再生能源与电转气技术的整合是未来低碳化能源供给的美好愿景。

     电转气是实现可再生能源规模化消纳的重要技术手段之一，其核心是电解技术。根据反应温度，电解技术可以分为相对成熟的低温电解技术和相对前沿的高温电解技术。

     本文主要从工作原理、电池结构、转换模式、系统接入等方面介绍高温电解的技术特点及其在电力储能中的潜在应用。

高温电解采用固体氧化物电解质在高温下直接对气态水进行电解（如图1所示），借助高温对电解反应在动力学和热力学方面的提升，显著降低电解电压、提高电解效率，并具有高度可逆、可还原CO2等独特优势，且更便于参与高品位热量的多级利用。高温电解技术的实用化仍受制于高温下的材料退化问题和可靠密封工艺，但其应用潜力巨大。

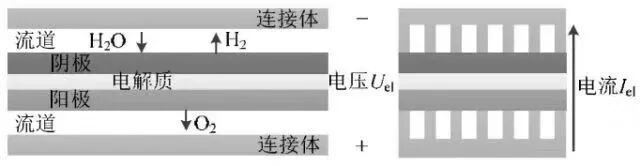

⬆ 图1 高温电解电池的原理示意图

高温电解池可以根据结构分为板式、管式、扁管式3种。板式电池采用平面电解质、电极堆叠而成，具有面电阻低、功率密度大、易于成堆等优点，但高温下难以密封；管式电池为圆管式电解质构造，电极分别位于内、外壁，实现了低温端密封、可靠性高，但成堆要求圆管之间良好接触，因此组堆难度较高、电阻较大，功率密度较低。扁管式电池兼具了以上两种结构的优点（如图2所示），是极具潜力的新型高温电池结构。

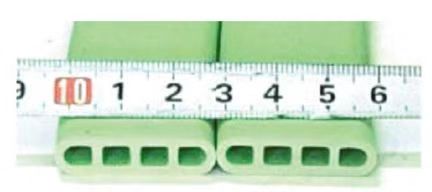

⬆ 图2 扁管式电池实物图

在高温电解实际运行需要必要的外围辅助系统，如图3所示。

完整的高温电解系统可工作在以下三种主要转换模式：

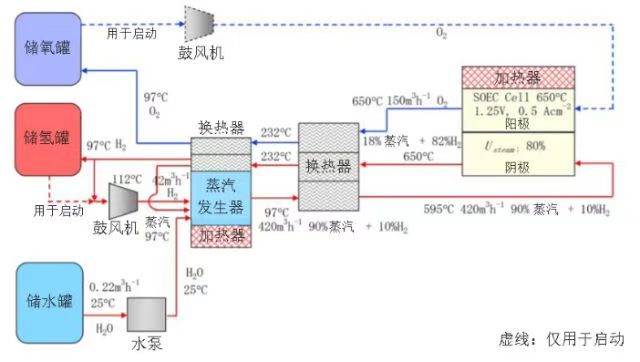

⬆ 图3 一种外围辅助系统设计示意图

电力系统中，高温电解系统可通过以下方式接入：

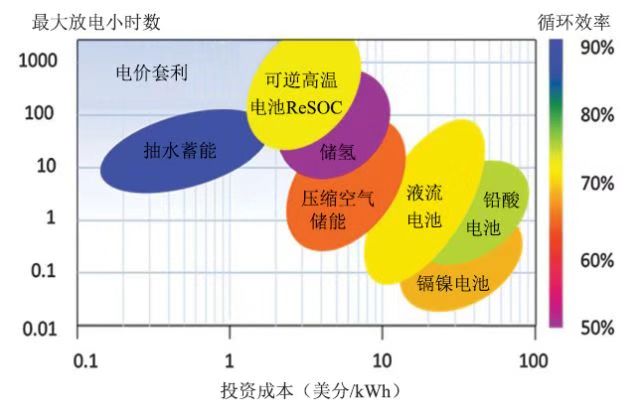

⬆ 图4 储能技术对比

因其独特的技术优势，高温电解能够在高效消纳可再生能源的同时提供丰富的灵活性资源，其大规模储能方面的应用指日可待。
